Rameno odsávání výfukových plynů

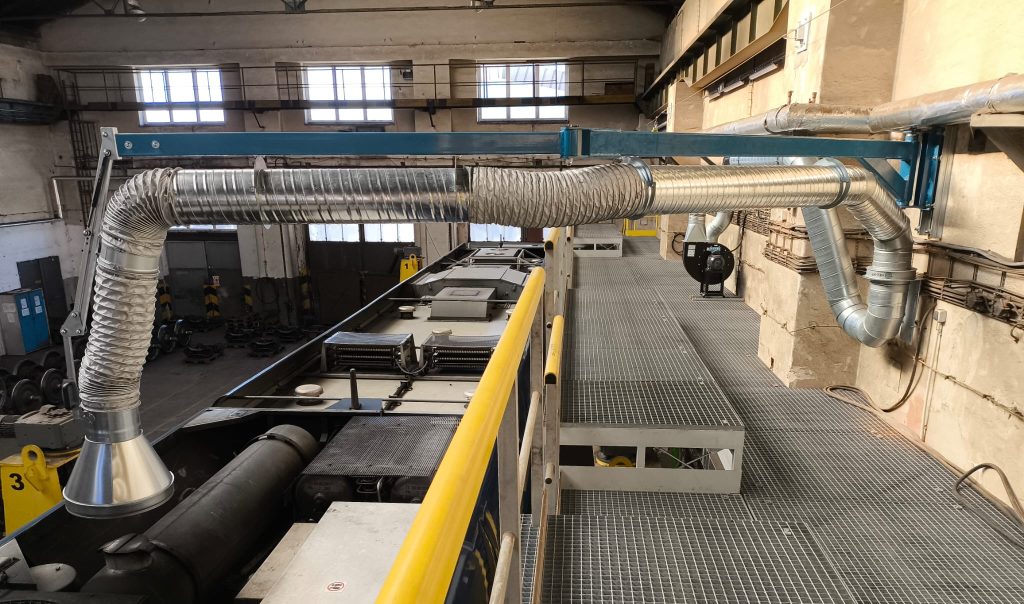

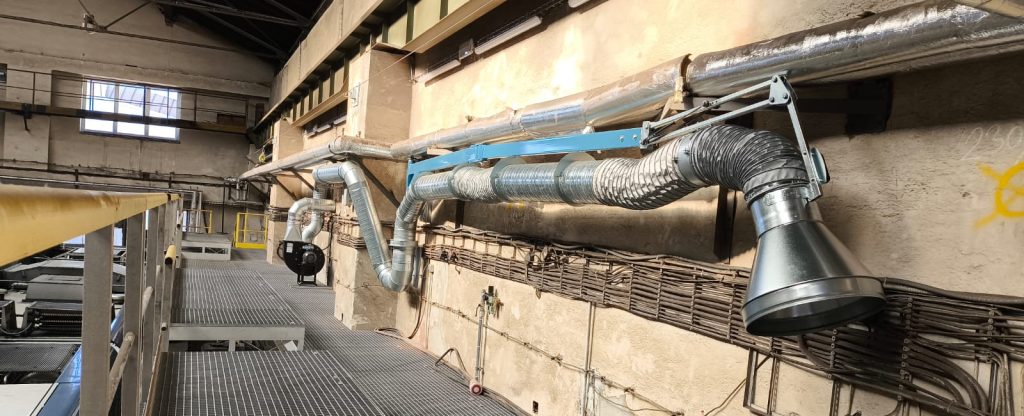

Prodlužovací otočné rameno – kloubové 180° pro odsávání výfukových plynů pro kolejová a drážní vozidla v ČD Olomouc s ventilátorem s teplotní odolností 250°C. Rameno dlouhé 6 m odsává výfukové plyny z osobních vlakových souprav v servisní hale Českých drah, na kterých probíhají opravy. Odsávací rameno NORFI má dva hlavní klouby, které umožňují flexibilně nastavit polohu odsávací koncovky v horizontálním směru. Konec ramene obsahuje kloubový mechanismus PAREX pro nastavení koncovky také ve vertikálním směru. Nosníky ramene drží soustavu odsávacího potrubí a hadic o průměru DN 250 mm. Odsávací rameno je velmi skladné. Montážní konzola s kloubem 180° usnadňuje otočení celého ramene ke zdi v době kdy není potřeba odsávat a tím se uvolní místo pro průchod na obslužné plošině.
Parametry odsávacího ramene a ventilátoru
Technický popis odsávacího ramene a ventilátoru pro odsávání výfukových plynů pro kolejová a drážní vozidla v ČD Olomouc.
Technické informace odsávacího ramene:
- Délka ramene – 6 m.
- Průměr odsávacího systému – DN 250 mm.
- Teplotní odolnost – 250°C, krátkodobě 300°C.
- Úhel otáčení hlavního kloubu – 180°.
Technické informace ventilátoru:
- Typ – Radiální ventilátor pro vysoké teploty FEM357 pro odsávání výfukových plynů.
- Množství – 1700 – 6200 m³/h.
- Tlak – 2400 – 1400 Pa.
- Otáčky – 2900 ot./min.
- Proudové zatížení – 7,6 A.
- Příkon ventilátoru – 4,0 kW.
- Napětí – 3 x 400 V / 50 Hz.
