Odsávání výfukových plynů Digiteq Automotive

Zveřejněno dneAutorJMT solution

Odsávání výfukových plynů TECHNORAIL a samostatný odsávač

Dodávka a montáž odsávacího profilu TECHNORAIL se dvěma odsávacími vozíky a samostatné jednotky odsávání výfukových plynů NORFI pro Digiteq Automotive.

Odsávání pomocí profilu TECHNORAIL

Odsávací profil pro odsávání výfukových plynů Technorail je určen pro osobní automobily a dodávky. Modulární konstrukce kolejnice umožňuje přizpůsobit sestavu individuálním požadavkům. Systém Technorail se vyznačuje rychlou instalací, snadným ovládáním a perfektním zpracováním.
Kompletní sada obsahuje odsávací profil se sadou těsnění, napojení na potrubní systém DN160 mm, odsávací vozík s hadicí a zavěšením odsávací koncovky na lanku nebo na vyvažovači (balanceru), gumovou odsávací koncovku s ručním upevňovacím klíčem a odsávací ventilátor.

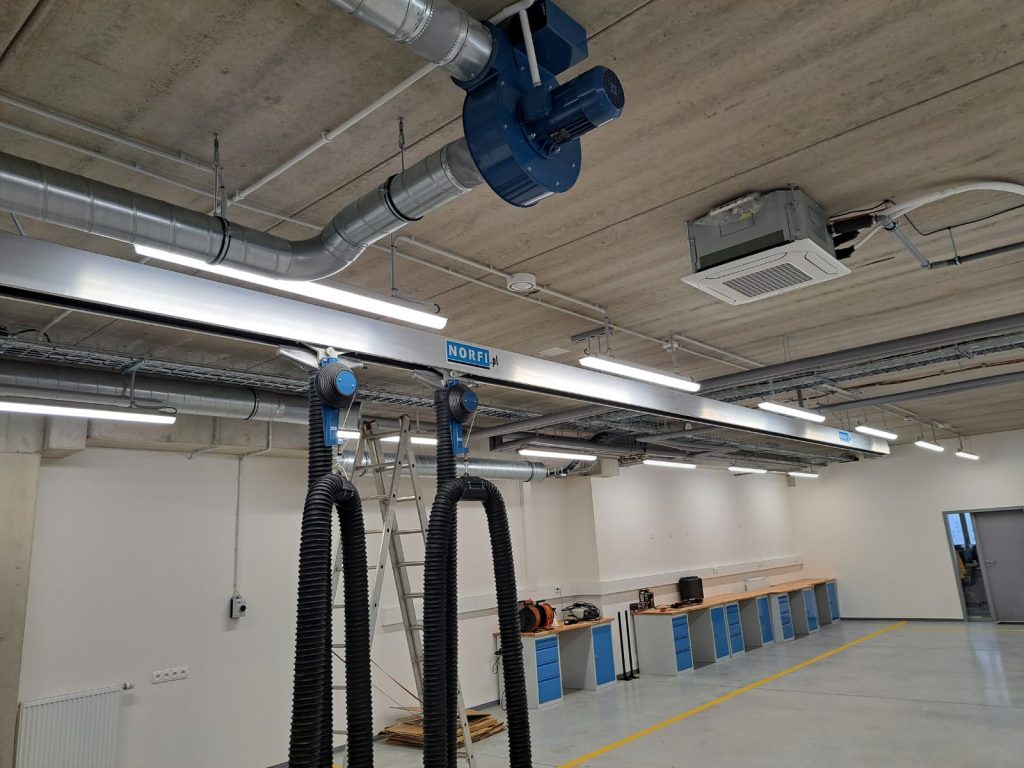

Odsávání výfukových plynů Digiteq Automotive

Parametry sestavy TECHNORAIL:

  • Délka hliníkového profilu Technorail – 12 m.
  • Počet vozíků na kolejnici Technorail – 2 ks.
  • Způsob zavěšení hadice a koncovky – 2x vyvažovač (balancer).
  • Typ hadice – NR-B.
  • Průměr hadice – DN 100 mm.
  • Délka hadice – 2x 7,5 m.
  • Typ koncovky – 2x gumová oválná

Parametry ventilátoru sestavy TECHNORAIL:

  • Typ – Radiální ventilátor N36 pro odsávání výfukových plynů.
  • Příkon – 1,1 kW.
  • Proudové zatížení – 2,5 A.
  • Napětí – 400 V 50 Hz 3~.
  • Třída účinnosti – IE3.
  • Připojení potrubí (sání / výtlak) – D160 mm / D160 mm.
  • Množství – 180 – 1800 m³/h.
  • Tlak – 2100 – 800 Pa
  • Otáčky – 2800 ot./min.
  • Hladina hluku – <86 dBA.

Samostatný odsávač NORFI

Samostatná jednotka odsávání výfukových plynů NORFI pro Digiteq Automotive je jednoduchý odsávač, který obsahuje radiální ventilátor s montážním rámem na stěnu, odsávací hadici a odsávací koncovku se zavěšením lankem.

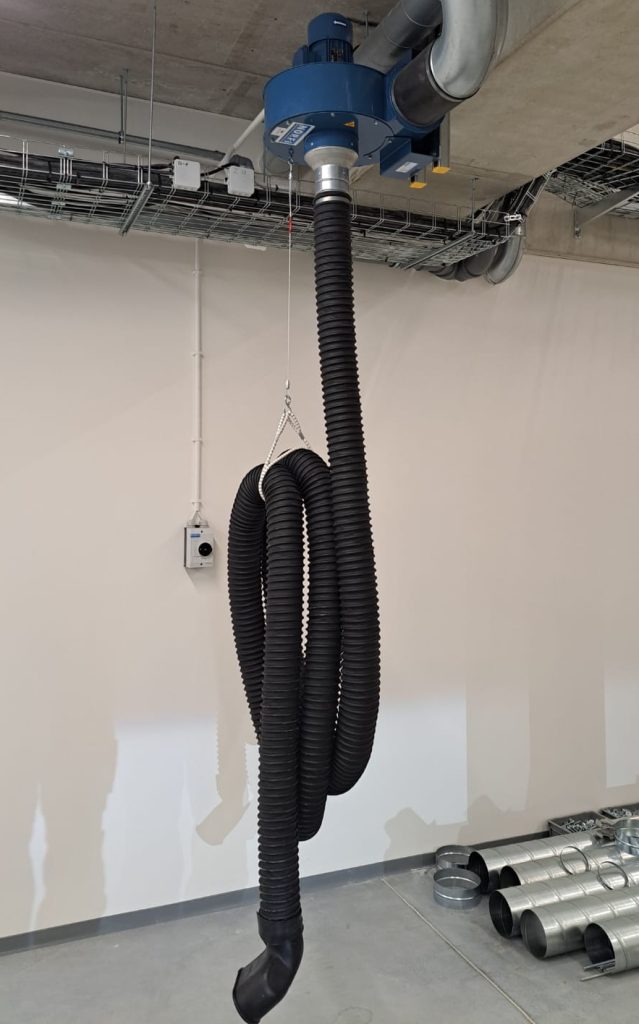

Samostatná jednotka odsávání výfukových plynů NORFI pro Digiteq Automotive

Parametry samostatného odsávání výfukových plynů:

  • Typ – Radiální ventilátor N34 pro odsávání výfukových plynů s montážní konzolou.
  • Příkon – 0,37 kW.
  • Proudové zatížení – 1,0 A.
  • Napětí – 400 V 50 Hz 3~.
  • Třída účinnosti – IE3.
  • Připojení potrubí (sání / výtlak) – D160 mm / D160 mm.
  • Množství – 180 – 1200 m³/h.
  • Tlak – 1100 – 500 Pa.
  • Otáčky – 2800 ot./min.
  • Hladina hluku – <81 dBA.
  • Typ hadice – NR-CP.
  • Průměr hadice – DN 100 mm.
  • Délka hadice – 7,5 m.
  • Typ koncovky – gumová oválná.
  • Způsob zavěšení hadice a koncovky – lanko.
