Hadicové navijáky pro odsávání výfukových plynů

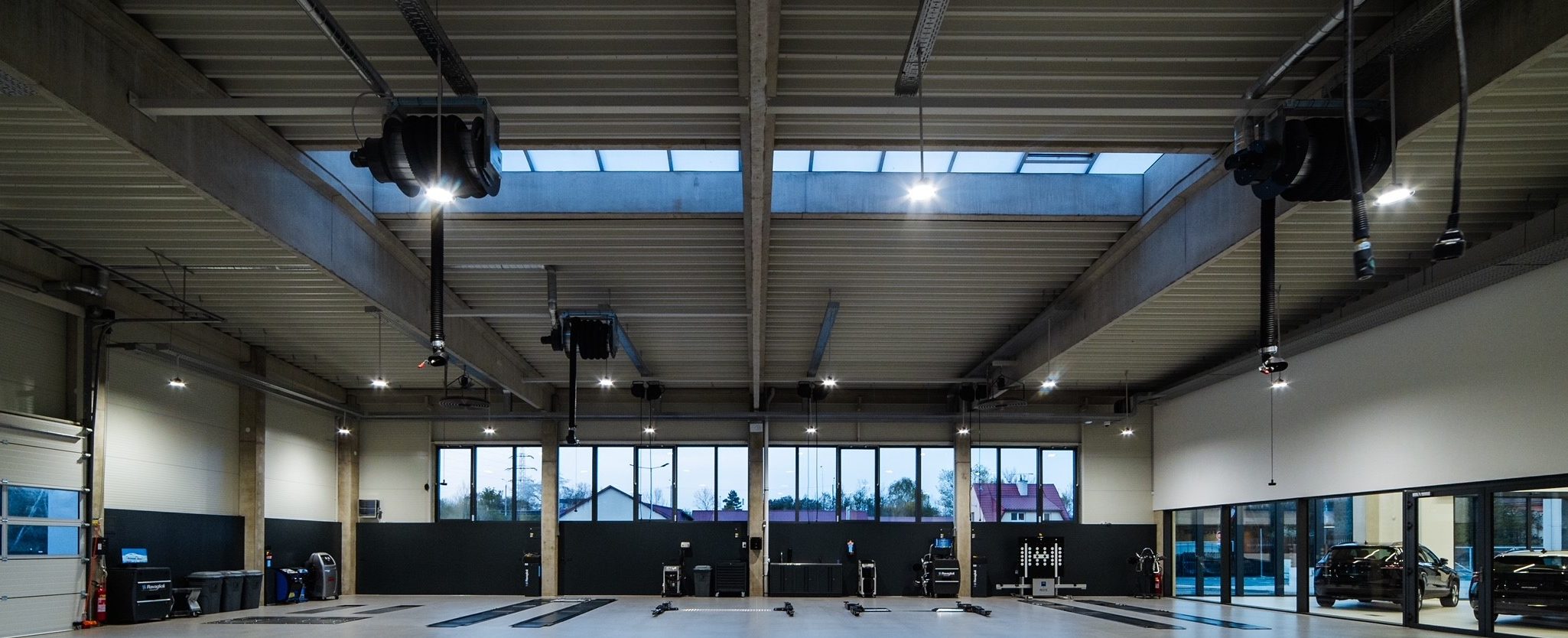

Dodávka hadicových navijáků NORFI pro odsávání výfukových plynů AUTOCENT Děhylov. Zákazník si vybral hadicový naviják NORFI s šířkou cívky 800 mm s pružinovým pohonem navíjení a montážním rámem, ventilátorem přímo na navijáku, s hadicí a koncovkou. Hadicová cívka navijáku má velmi tuhou a robustní konstrukci ze žárově zinkovaných ocelových profilů. Čela cívky jsou vyrobená z lakované oceli a vnitřní konstrukce cívky navijáku obsahuje ochranu proti zlomení hadice. Hadicové navijáky mají na konci hadice rychlospojku pro snadnou výměnu různých typů adaptérů a odsávacích koncovek pro různé typy výfukových potrubí vozidel. Oválná gumová odsávací koncovka s ručním upínacím mechanismem je přizpůsobena pro rychloupínání na hadicovou rychlospojku. Navijáky jsou v provozu v servisní hale v Ostravě – Kunčicích.
Parametry hadicových navijáků
Navijáky odsávání výfukových plynů v AUTOCENT Děhylov mají pravé (2ks) i levé navíjení (1ks). Součástí konstrukce hadicového navijáku je také montážní rám.
Hadicový naviják NORFI:
- Šířka cívky – 800 mm.
- Typ navíjení cívky – pružina.
- Umístění ventilátoru – přímo na bubnu.
- Typ odsávací hadice – NR-B, gumová a ocelová spirála
- Délka odsávací hadice – 10 m.
- Průměr hadice – DN 100 mm.
- Ukončení hadice – hadicová rychlospojka.
- Koncovka – univerzální gumová oválná.
Ventilátor navijáku:
- Typ – Radiální ventilátor pro odsávání výfukových plynů.
- Stupeň ochrany – IP 55
- Izolační třída – F
- Příkon motoru – 0,55 kW.
- Počet otáček – 2800 ot./min.
- Proudové zatížení – 1,35 A.
- Provozní napětí – 400 V / 50 Hz.
- Množství – 1250 m³/h.
