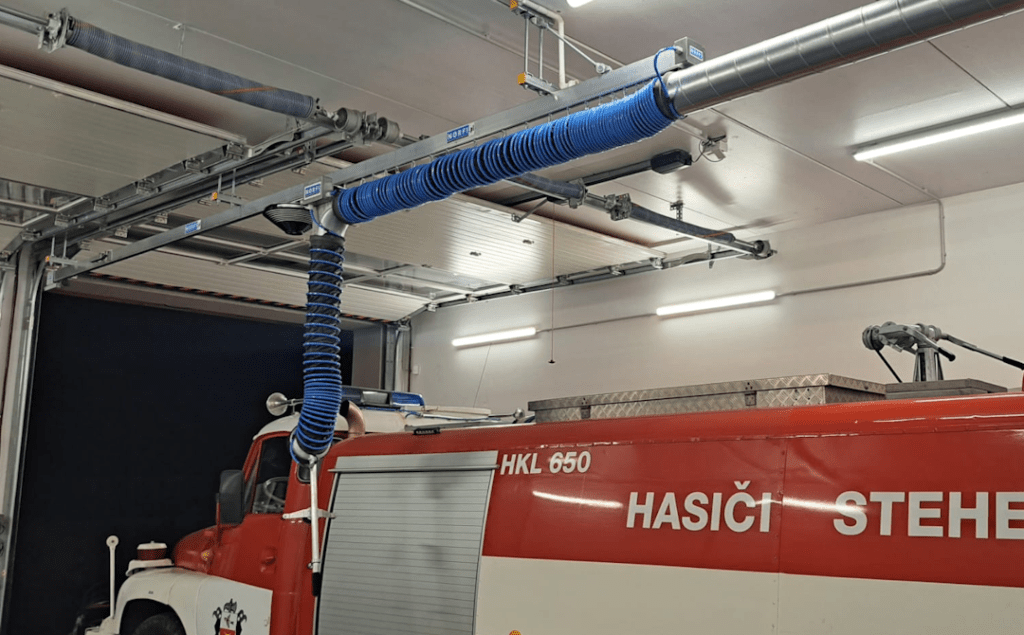

Pro dobrovolné hasiče ve Stehelčevsi jsme nainstalovali a uvedli do provozu nové elektromagnetické odsávání výfukových plynů pro Tatru 148 CAS s horním výfukovým potrubím. Jedná se o elektromagnetický systém NORFI EMS-H HL, který umožňuje bezpečné a automatické odpojení koncovky při výjezdu vozidla.

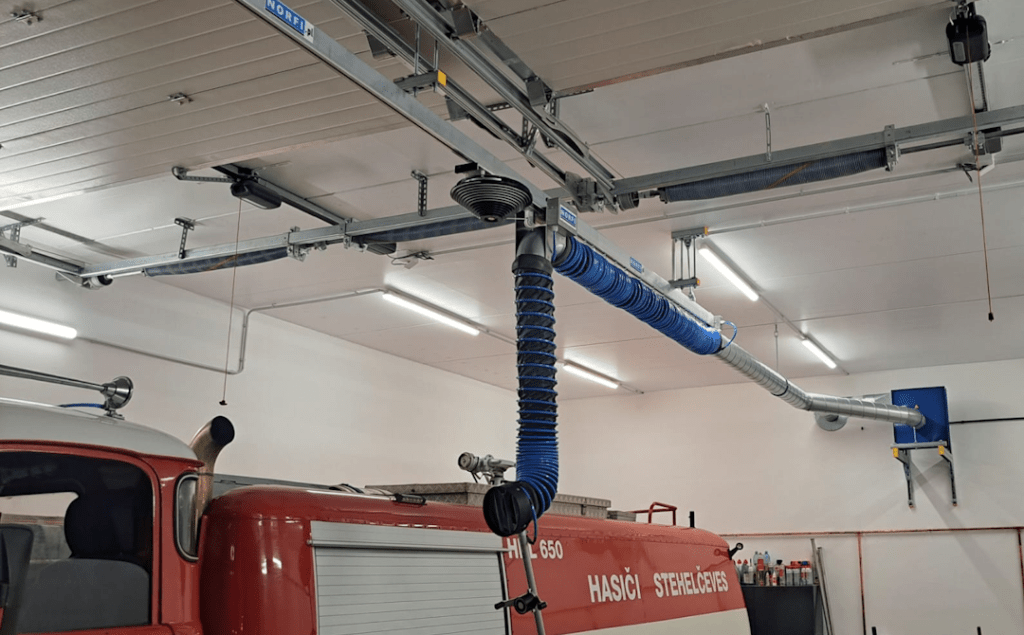

🚒 Odsávání výfukových plynů v hasičské zbrojnici ve Stehelčevsi
Systém EMS-H využívá elektromagnetické připojení odsávací koncovky k výfukovému potrubí vozidla. V klidovém stavu je elektromagnet napájen a drží koncovku pevně připojenou. Při výjezdu jednotky se na konci kolejnice automaticky vypne a koncovka se šetrně odpojí, aniž by došlo k poškození vozidla nebo hadice.
Tento systém je vhodný pro různé typy hasičských vozidel a různé polohy výfukového potrubí (horní boční HL a spodní boční LL). Umožňuje také přizpůsobení specifickým požadavkům jednotlivých hasičských zbrojnic.
🧩 Použitá sestava odsávání spalin
Elektromagnetické odsávání výfukových plynů pro dobrovolné hasiče ve Stehelčevsi využívá komponenty NORFI:
Horizontální kolejnicová dráha EMS‑H
- Hliníkový profil kotvícími prvky
- Délka dle dispozice zbrojnice 6 m
- Koncový doraz s hydraulickým tlumičem nárazů
Potrubní a elektrické připojení
- Potrubní napojení DN 150/160 mm
- Připojovací skříňka na kolejnici pro napájení elektromagnetu
Odsávací hadice a elektromagnetická koncovka
- Vodorovná odsávací hadice se spirálovou ochranou a integrovaným vodičem
- Odpojovací lišta elektromagnetu
- Rukojeť koncovky s elektromagnetem

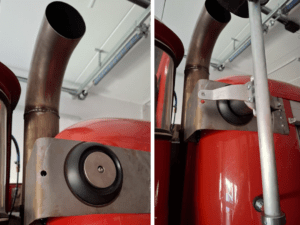

- Kotevní deska elektromagnetu na vozidle
Odsávací jednotka EMS H – HL
- Vozík s koly s kuličkovými ložisky
- Kónický vyvažovač (balancer)
- Spojka hadice s kolenem pro vodorovný a svislý přechod
- Propojovací konektor
- Svislá odsávací hadice DN 150 mm
Radiální ventilátor NG20‑110 (1,1 kW, 400 V)
- Stupeň krytí ventilátoru IP 55
- Třída účinnosti IE3
- Izolační třída F
- Otáčky: 2880 ot/min
- Maximální průtok: 1650 m³/h
- Automatický start ventilátoru
🛠️ Výsledek instalace
Nový systém odsávání výfukových plynů v hasičské zbrojnici ve Stehelčevsi zajišťuje:
- bezpečné a čisté prostředí v hasičské zbrojnici,
- automatické a spolehlivé odpojení při výjezdu vozidla,
- minimální nároky na obsluhu systému,
- dlouhou životnost díky robustní konstrukci.
